一、防火、防排煙閥口基本分類表

類別 名稱 性能及用途


防火閥         70℃溫度熔斷器自動關閉(防火),也可手動關閉,手動復位,可輸出聯動訊號,用于通風空調系統風管內,防止火勢沿風管蔓延。

        280℃溫度熔斷器自動關閉閥(防火),也可手動關閉,手動復位,可輸出聯動訊號,用排煙管道兼作通風管系統風機入口處。
防火調節閥         70℃溫度熔斷器自動關閉(防火),也可手動關閉,手動復位,閥門葉片能在0-90℃范圍五檔調節風量,可輸出關閉訊號。
全自動防火閥         70℃、280℃ 熔斷的防火閥,如用于特殊場合,可24V電動開、關閥門。


防煙防火閥         靠煙感器控制動作,用電訊號通過電磁鐵關閉閥(防煙),還可70℃溫度熔斷器自動關閉閥(防火),用于通風空調系統風管,防止煙火蔓延。
多葉排煙口
加壓送風口
         靠煙感器控制,電訊號開啟,也可手動(或遠距離操作)開啟,可設280℃ 溫度熔斷器重新關閉裝置,手動復位,輸出動作電訊號,聯動風機開啟,用于加壓送風系統的風口,起趕煙,防煙作用。


排煙閥          電訊號開啟,手動開啟,輸出動作電訊號,聯動排煙風機啟動,用于排煙系統管上。
排煙防火閥         電訊號開啟,手動開啟,280℃溫度熔斷器重新關閉,輸出動作電訊號,用于排煙風機吸入口處管道上。
板式排煙口         電訊號開啟,手動(或遠距離)開啟。輸出動作電訊號,聯動排煙風機,用于排煙房間頂棚及墻上安裝,可設280℃重新關閉裝置。

二、產品用途及操作功能代號

1.用途代號

        1.P-排 2.Y-煙 3.F-防 4.H-火 5.S-送 6.K-口

2.操作功能代號

        1.S-手動 2.D-電訊號DC24V動作 3.Y-遠距離操作 4.T-風量調節 5.W-溫度熔斷動作

三、防火類產品結構特性

防火閥體 面積小于1.6m2 為2mm 額定電壓 DC24V±10% 漏風量 壓差在300Pa時,其漏風量不大于700Nm3 /(h·m2)
鋼板厚度 面積大于1.6m2加翻邊 額定電流 0.5A±10%
熔斷溫度 70℃或280℃為±3° 接點容量 AC380V.3A 閥門阻力數 閥門全開時為≤0.5
葉片厚度 2mm或1.5mm 電磁鐵吸力 2.5KG 耐火性能 1.5h
冷拔φ12mm 動作轉矩 0.98-6.9N.m 耐腐性 鹽霉120h

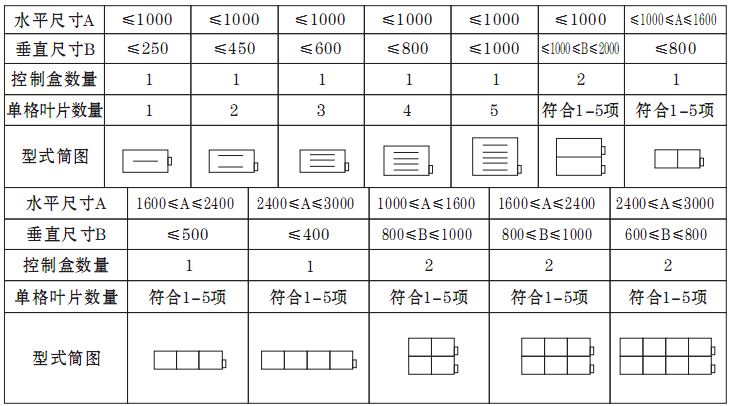

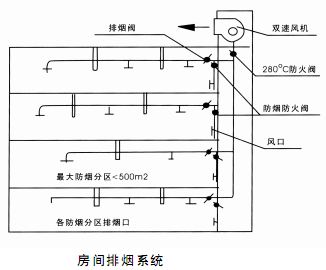

四、防火閥、排煙閥、控制裝置及各段的位置

        控制裝置功能代號:
        S-電訊動作 F-溫感動作 V-風量調節 D-手動 B-遠距離操作

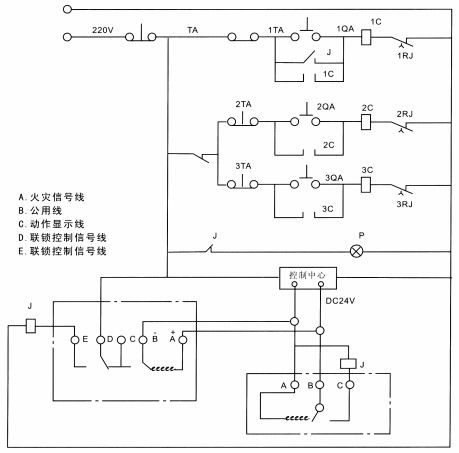

        控制裝置電氣接線說明:
        (一)、國產手動復位控制裝置內有單微動和雙微動開關之分。凡是FD、FVD功能的防火閥、均為單微動開關,用以輸出閥門的動作 訊號,其余各種功能的防火排煙類的閥門均為雙微動開關、除了輸出閥門的動作訊號以外,還輸出聯鎖風機的控制訊號。

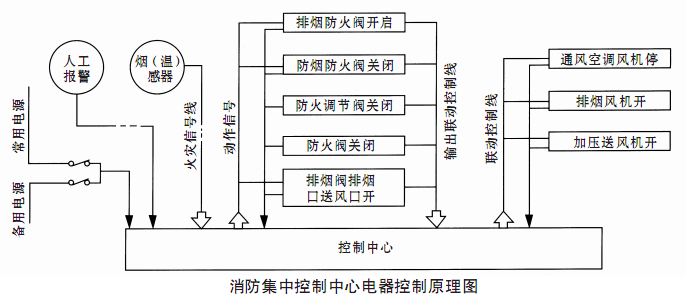

        (二)、電氣控制原理說明:

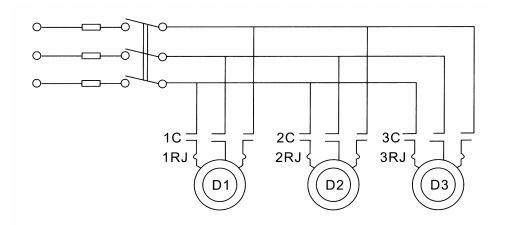

        1、 D1表示排煙風機或加壓送風機。D2表示通風空調系統的排風機。D3表示空調機。P表示火警指示類。J表示防火閥和排 煙閥與風機聯鎖的繼電器。
        2、 動作原理:當火災發生時,煙感(或溫感)探頭發出火警信號給控制中心,控制中心接通DC24V電源,防火或排煙閥門 動作,同時微動開關動作,繼電器J工作使排煙風機或加壓風機D1起動,空調風機停止。
       3、 如要選雙微動開關時,無論是手動控制還是控制中心發出DC24V電訊號控制都能使排煙風機(或加壓送風機)、排風機、空調風機聯動。此時繼電器J的控制電壓為AC220V,若選單微動開關時,控制中心發出DC24V電訊號,可以聯動排煙風機(或加壓送風機),如手動使防火排煙閥動作要等到控制中心得到火警發出DC24V電訊號后才能聯動其它設備,否則要人為按動2QA、3QA、2TA按鈕。

五、執行機構輸出信號原理圖

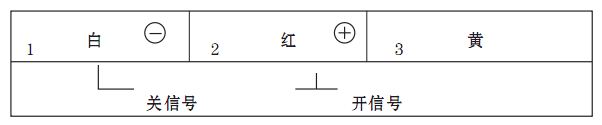

1. 手動防火閥對外接線圖

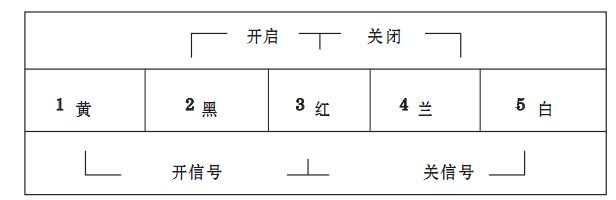

2. 電控式執行機構對外接線圖

        (1). 電源DC24V (2). 使用溫度-10℃-70℃

3. 電動對開多葉調節閥執行器接線圖

        電源AC220V

4. 說明:

        防火閥、排煙閥、排煙口等現場接線,可參照閥體安裝的執行機構上標貼的線路接線圖接線。

六、防火、排煙閥口產品列表

防火排煙系列產品列表

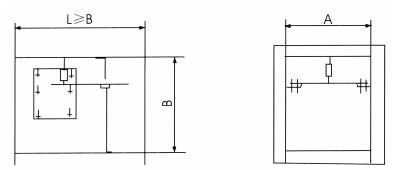

FHF-1小型單葉自垂翻板式防火閥

  • 此閥平時常開,易熔片7 0℃時熔斷,靠葉片自垂將閥門關閉,可通過管道修理門手動復位。
  • 此閥門適用于尺寸B≤250,因而采用單葉片。
  • 根據用戶要求可加裝關閉輸出電訊號。

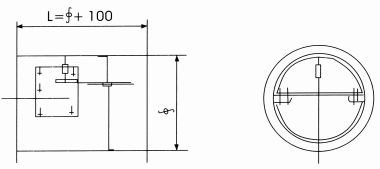

FHF-1圓形單葉自垂翻板式防火閥

  • 此閥平時常開,易熔片70℃時熔斷,靠葉片自垂將閥門關閉,可通過管道修理門手動復位。
  • 此閥門適用于尺寸φ150 -φ800,因而采用單葉片
  • 根據用戶要求可加裝關閉輸出電訊號。

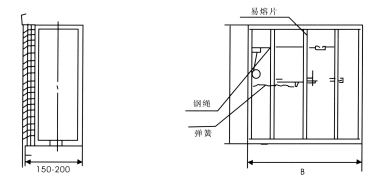

FHF-2多葉自垂翻板式防火閥

  • 此閥門適用于尺寸B >250,多葉片型式。
  • 此閥平時常開,易熔片70℃時熔斷,靠葉片自垂將閥門關閉,可通過檢查孔手動復位。若閥體長度短時則不設檢查孔。
  • 根據用戶要求可加裝關閉輸出電訊號。

FHF-1防火閥(FD)

  • 此閥平時常開,易熔片70℃自動將閥門關閉,可手動復位,手動關閉,關閉后可輸出電訊號。

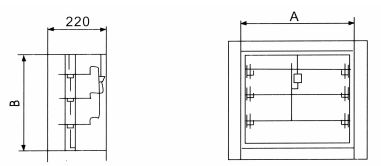

FHF-2防火調節閥(FVD)

  • 此閥平時常開,70℃時自動將閥門關閉,可五檔位調節風量。可手動復位,手動關閉,關閉后可輸出電訊號。

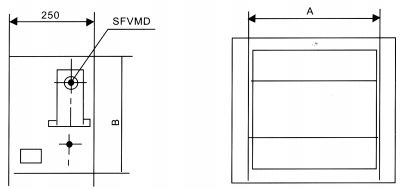

FHF-3防煙防火調節閥(SFVD)

  • 此閥平時常開,70℃時自動將閥門關閉,可五檔位調節風量。可手動復位,手動關閉。
  • 可通2 4V直流電關閉閥門,此為防煙功能,輸出關閉電訊號及聯鎖風機電訊號。

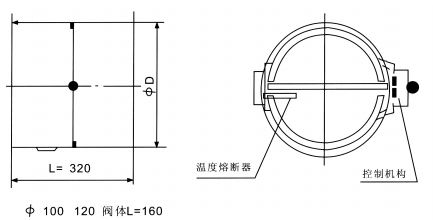

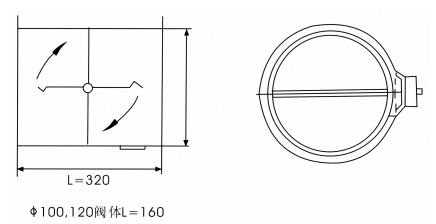

FHF-4圓防火調節閥(FVD)

  • 此圓閥門適用尺寸范圍為φ150-φ600。
  • 此閥平時常開,70℃時熔斷關閉,手動復位,五檔風量調節,并輸出關閉電訊號。

FHF-5圓防煙防火調節閥(SFVD)

  • 此圓閥門適用尺寸范圍為φ150-φ600。
  • 此閥平時常開,通電DC24V和70℃時熔斷關閉,5檔風量調節,手動復位,并輸出關閉電訊號及聯鎖電訊號。

FHF-6防火風口(FD)

  • 此閥門分為墻上安裝和管道安裝兩種,墻上安裝閥體后內翻邊,管道安裝為外翻邊法蘭。
  • 此閥平時常開,易熔片7 0℃時熔斷關閉閥門,手動復位。
  • 此閥無控制機構,無關閉電訊號。

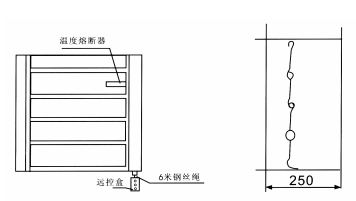

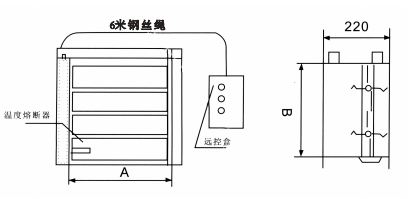

FHF-7遠控防煙防火調節閥(BSFVD)

  • 此閥平時常開、無級調節風量,可遠距離手動關閉和復位,7 0℃易熔片或通DC24V電閥門關閉;輸出關閉電訊號及聯鎖電訊號。
  • 所謂遠距離控制即為閥體與控制機構通過鋼絲繩相連控制。

FHF-8自動防煙防火閥(MSFD)

  • 此閥平時常開,防煙時斷電,閥門關閉,輸出關閉信號,當需排煙時送電后閥門開啟復位,當管道內或管道外溫度達到70℃時亦自動關閉閥門。
  • 這種閥門可用在一管多用上,即平時送 風、火災時排煙,當排到管道內有70℃ 時,閥門又會自動關閉。送電形式為DC24V。

FPY-1排煙閥(SD)

  • 此閥平時常閉,通DC24 V電開啟排煙、可手動復位,輸出開啟電訊號和風機聯鎖電訊號。

FPY-2防火排煙閥(SFD)

  • 同FPY-1功能。
  • 當排煙溫度達到280℃時閥門二次關閉,阻斷排火,二次動作關閉再發出電信號。

FPY-3圓型排煙閥(SD)

  • 同FPY-1功能。
  • 規格尺寸φ150-φ600。

FPY6圓型防火排煙閥(SFD)

  • 同FPY-2功能。

FPY-4遠控排煙閥(BSD)

  • 此閥平時常閉,通DC24V電開啟排煙,遠距離開啟和復位,輸出開啟電訊號和風機聯鎖電訊號。

FPY-5遠控防火排煙閥(BSFD)

  • 同FPY-4功能。
  • 當排煙溫度達到280℃時閥門二次關閉,阻斷排火,并發出二次動作電信號。

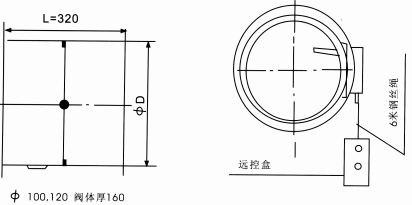

FPY-7圓型遠控防火排煙閥(BSFD)

  • 同FPY-5功能。
  • 規格尺寸φ150-φ600。

FPY-8圓型遠控排煙閥(BSD)

  • 同FPY-4功能。
  • 規格尺寸φ150-φ600。

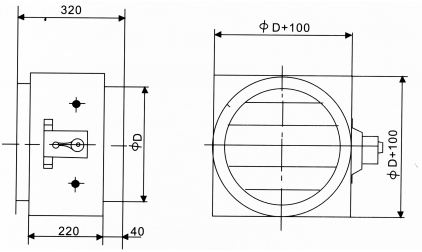

FPY-9方圓型排煙閥(SD)

  • 常閉,DC24V開啟排煙、手動復位、輸出開啟電訊號和風機聯鎖電訊號。
  • 當圓大于φ6 0 0時采用此種結構。

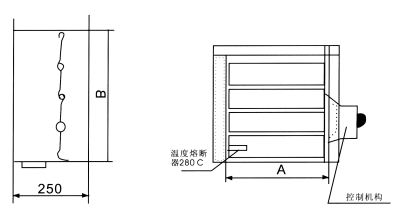

FPY-10方圓型排煙防火閥(SFD)

  • 同FPY-9功能。
  • 當排煙溫度達到280℃時閥門二次關閉,阻斷排火。

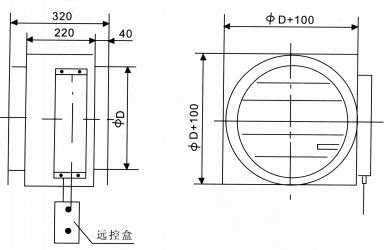

FPY-11方圓型遠控排煙閥(BSD)

  • 常閉,遠距手動開啟、DC24V開啟排煙、 遠距復位,輸出開啟電訊號和風機聯鎖 電訊號。

FPY-12方圓型遠控排煙防火閥(BSFD)

  • 同FPY-11功能。
  • 當排煙溫度達到280℃時閥門二次關閉,阻斷排火。

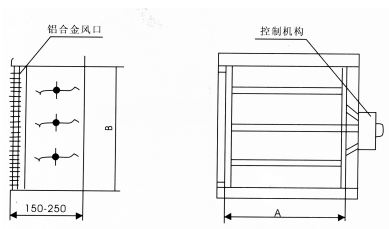

FPY-16排煙風口(SD)

  • 常閉,DC24V開啟,手動開啟,手動復位,輸出開啟電訊號和風機聯動電訊號。
  • 實為排煙閥一端加裝飾風口。

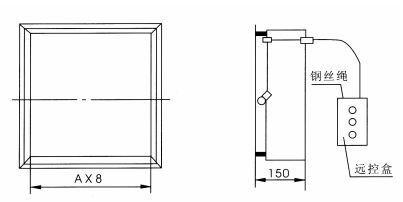

PYK-1板式排煙口(BSD)

  • 常閉,DC24V開啟,手動遠距離開啟,遠距離手動復位,輸出開啟電訊號和風機聯動電訊號。
  • 該閥尺寸規格為200×200-800×800之間。
  • 集排煙功能與裝飾于一身,可裝于豎井排煙部位和水平吊項排煙管道下面。

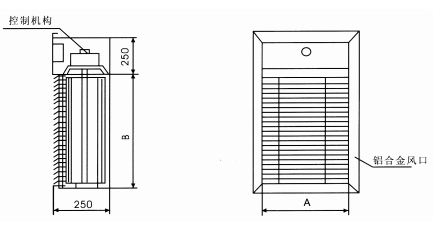

PYK-21、Ⅱ型多葉排煙口(SD)

  • 常閉,DC24V開啟,手動可開啟,輸出開啟電訊號和風機聯鎖信號、手動復位。
  • Ⅰ型(A+250)×B。
  • Ⅱ型A×(B+250),如圖所示。
  • 根據安裝要求,鋁合金格柵裝飾面可做成橫向和豎向二種。

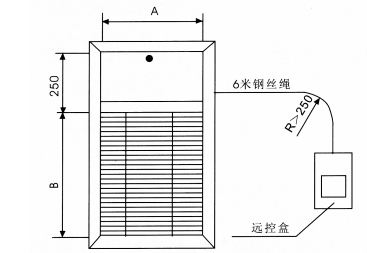

PYK-31、Ⅱ型遠控多葉排煙口(BSD)

  • 常閉,DC24V開啟,遠距離手動開啟,輸出開啟電訊號和風機聯鎖信號,遠距離手動復位。
  • Ⅰ型(A + 250 )×B,如圖所示。
  • Ⅱ型A×(B+250),如圖所示。

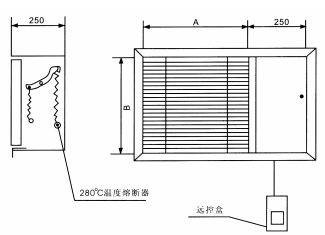

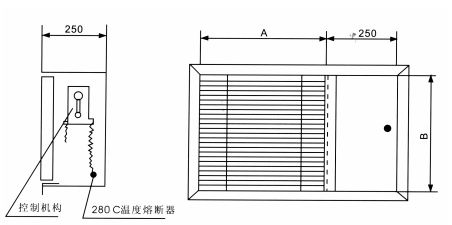

PYK-41、Ⅱ遠控防火排煙口(BSFD)

  • 常閉,DV24V開啟,遠距離手動開啟,輸出開啟電訊號和風機聯鎖信號,遠距離手動復位,280℃重新關閉。
  • Ⅰ型(A + 250 )×B,如圖所示。
  • Ⅱ型A×(B+250),如圖所示。

PYK-41、Ⅱ遠控防火排煙口(BSFD)

  • 常閉,DC24V開啟,手動開啟,輸出開啟電訊號和風機聯鎖信號,手動復位,280℃重新關閉。
  • Ⅰ型(A + 250 )×B,如圖所示。
  • Ⅱ型A×(B+250),如圖所示。

七、防火閥、排煙閥、排煙口安裝方法

1、防火閥、排煙閥、排煙口的安裝方法及注意事項

        1、在安裝閥門時,先檢查閥體是否靈活,電器動作是否正常,檢驗完確認產品合格后再安裝。

        2、防火閥與防火墻之間的風管采用>1.6mm鋼板制作,風管須耐火材料保溫隔熱,防火電氣線路采用φ20鋼管做保護管,控制線纜的彎曲半徑不宜小于250mm,彎曲不多于2處,纜繩長度一般不大于6m。

       3、防火閥、排煙閥在安裝時必須有單獨的吊架,避免閥門在高溫下變形影響閥門的功能。

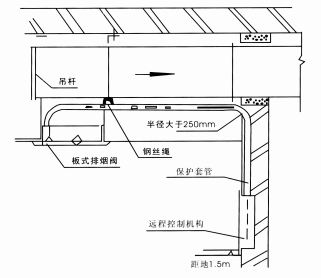

        4、在排煙閥門(口)至遠程控制機構的相對位置輔好套管,套管的一端緊靠排煙閥(口),另一端緊靠遠程控制機構,然后將鋼纜繩穿入套管,將纜繩的一端穿進遠程控制機構并穿過導線軸繞在卷筒上,至少繞三圈、將多余的部分剪去。

        5、多葉排煙口安裝時,先將鋁合金風口拆去,將閥體砌入墻內,注意不能讓閥體變形,四周用水泥抹平,或者用螺栓固定在墻上,再將鋁合金風口裝上。

        6、防火閥、排煙閥、排煙口在安裝之后應定期檢查做試驗,發現拉簧和電器零件失靈應及時更換,并記錄。

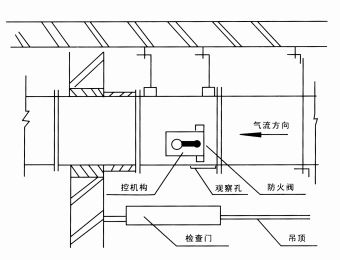

2、防火閥、排煙口安裝方法
