DT 離心式消防排煙風機

一、產品概況

風機

        DT 離心式消防排煙風機(簡稱DT風柜),具有消防排煙和通風換氣的兩用功能,具有效率高、噪音低、安裝方便、運行平穩、風量大、耐高溫等優點,是高層建筑用消防排煙風機的更新?lián)Q代產品,投入 市場以來深受用戶好評。

        該風機有DT9、DT10、DT12、DT15、DT18、DT20、DT22、DT25、DT27、DT30等十種型號,同一型號達到不同的性能參數又分為Ⅰ型(單速)和Ⅱ型(雙速)兩種類型,用戶可根據不同場所和不同用 途選擇使用。

二、特點

       1、結構緊湊外形美觀,為雙層復式結構,內部填裝防火保溫材料,以防止高濕度環境下發生結露現象,更能有效降噪減震。

       2、DT系列柜式離心風機既可排風,又可送風,分A、B兩種類型供用戶選用。
         A型:電機外置式,該型風機可作為消防排煙及通風換氣用。
         B型:電機內置式,該型風柜廣泛用于通風換氣及空調送風用。

三、用途

        1、應用場所:適用于辦公大樓、賓館、酒店、禮堂、影劇院、地下室、高級民宅、工廠車間、商場、醫院等場所的通風換氣及消防排煙之用。

        2、應用時輸送的空氣要求氣體內不許有較粘性的物質,所含的塵土硬質粒物不大于150mg/m3

        3、輸送氣體的溫度:電機在箱體外,經耐高溫試驗,在煙氣溫度不大于280℃的高溫情況下,可連續運轉30分鐘以上,達到消防排煙之目的。

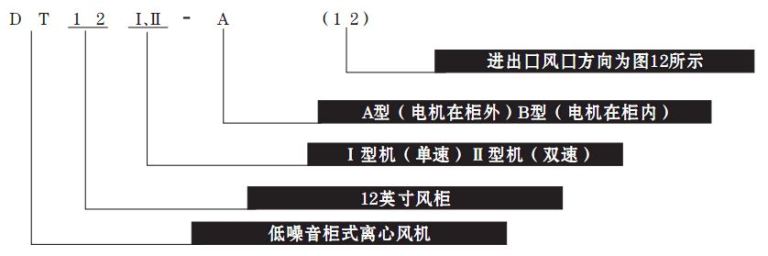

四、型號說明

        注:訂貨時還應注明風機的進出風口位置編號,出風口位置編號,詳見風柜進、出風口對照表。

五、參數列表

1.DT-I型參數數


號
轉速
(rpm)
風量
(m3/h)
全壓
(Pa)
裝機
容量
(KW)
噪聲
dB(A)
重量
(Kg)
9 1000 1775 199 0.37 54 50
2045 197
2315 189
2586 180 0.55 55 50
2856 168
3127 153
1200 2129 287 0.55 56 51
2454 283
2778 273
3103 259 0.75 57 53
3427 242
3752 220
1400 2484 390 0.75 59 54
2963 386
3241 371
3620 352 1.1 61 57
3999 329
4377 300
1600 2896 522 1.1 62 59
3402 509
3743 489
4086 472 1.5 63 59
4591 435
5107 398
10 900 2316 214 0.55 54 75
2627 212
2938 206
3249 196 0.75 55 78
3561 182
3872 166
1100 2831 319 0.75 57 78
3211 316
3591 308
4272 293 0.75 57 53
4352 272
4732 248
1300 3345 446 1.1 60 83
3795 442
4244 430
4694 409 1.5 61 83
5143 380
5592 347
1500 3915 596 1.5 63 83
4505 581
4930 559
5612 544 2.2 64 87
6052 509
6494 472
12 800 3211 245 0.75 57 110
3735 243
4259 237
4783 228 1.1 58 114
5307 216
5831 199
950 2831 319 1.1 59 116
3211 316
3591 308
4272 293 1.56 60 116
4352 272
4732 248
1100 3345 446 1.5 61 117
3795 442
4244 430
4694 409 2.2 62 124
5143 380
5592 347
1200 3915 596 2.2 64 128
4505 581
4930 559
5612 544 3 65 128
6052 509
6494 472
15 700 5106 276 1.1 59 172
5123 268
7148 256
7825 274 1.5 61 173
8806 236
9187 224
800 5786 358 1.5 62 173
6463 350
7489 342
8672 332 2.2 63 185
9526 318
10544 298
900 6490 455 2.2 64 174
7544 450
8599 436
9653 420 3 65 178
10708 399
11762 372
1000 7211 561 3 66 178
8382 556
9554 539
8529 518 4 67 183
11898 493
13069 372
18 600 6519 276 2.2 64 250
7648 266
8778 260
9908 250 3 65 250
11038 238
12168 222
700 7605 367 3 66 252
8923 362
10241 353
11560 341 4 67 268
12878 324
14196 303
800 8691 479 4 68 280
10198 473
11704 462
13211 445 5.5 69 282
14717 423
16224 395
900 9778 607 5.5 70 282
11473 599
13168 584
14862 563 7.5 71 320
16557 535
18252 500
20 550 10725 310 3 63 320
12126 306
13528 297
14929 281 4 64 333
16331 260
17875 233
650 12675 433 4 65 333
14331 428
15987 414
17644 392 5.5 66 344
19300 363
21125 325
750 14625 576 5.5 68 344
16536 570
18447 551
20358 522 7.5 69 379
22269 484
24375 433
850 16575 740 7.5 70 379
18741 732
20907 708
23072 670 11 71 407
25238 621
27625 500
22 400 10200 212 1.5 62 348
12206 198
13600 186
14671 176 2.2 63 380
15812 166
17008 150
500 12534 304 3 64 380
14196 301
15858 290
17520 276 4 66 390
19818 255
20843 230
600 15041 437 5.5 68 404
17035 433
19029 418
21024 397 7.5 70 410
23018 367
25012 331
700 17548 595 7.5 71 410
19874 589
22201 569
24528 540 11 73 432
26854 500
29181 450
800 20055 787 11 74 432
22714 769
25373 743
28031 705 15 76 430
30690 653
33349 588
25 450 19013 332 4 64 418
21294 327
23576 318
25857 304 5.5 65 480
28139 285
31637 251
500 21125 410 5.5 66 436
23660 404
26195 393
28730 376 7.5 66 390
31265 352
35152 310
550 23238 496 7.5 67 482
26026 489
28815 476
31603 455 11 69 485
34392 426
38667 375
600 25350 590 11 69 485
28392 582
31434 566
34476 541 15 71 516
37518 507
42182 446
650 27206 710 11 71 492
32303 695
36554 658
40375 608 15 72 520
42755 571
46758 534
27 400 24225 323 5.5 67 506
28056 318
30612 310
33153 286 7.5 68 526
35708 273
38250 260
450 27040 412 7.5 69 528
30082 407
33124 394
36166 374 11 70 550
39208 351
42250 322
500 30044 508 11 71 554
33424 502
36804 487
40184 462 15 72 618
43564 433
46944 398
550 33049 615 15 73 620
36767 608
40485 589
44203 559 18.5 74 660
47921 524
51639 482
600 36053 732 18.5 75 660
40109 723
44165 701
48221 666 22 76 760
52277 624
56333 573
30 350 25503 300 5.5 67 532
30602 293
34004 284
37408 268 7.5 68 550
40806 248
43470 233
400 29575 386 7.5 69 550
33462 382
37349 370
41236 352 11 70 570
45123 330
49010 300
450 33272 488 11 71 574
37645 483
42018 468
46391 446 15 72 640
50763 417
55136 380
500 36969 603 18.5 74 656
41828 597
46686 577
51545 550 22 75 680
56404 515
61263 469
550 40666 729 22 76 682
46010 722
51355 699
56700 666 30 77 720
62044 624
67389 567
33 300 28900 262 7.5 68 640
34340 257
39780 240
45220 214 11 69 662
50660 185
56100 156
350 36550 355 11 70 666
41820 345
47090 322
52360 297 15 71 680
57630 264
62900 230
400 40800 468 15 72 684
46240 458
51680 438
57120 410 18.5 73 710
62560 371
68060 330
450 46740 591 22 75 755
51850 583
56930 561
62080 536 30 76 770
67160 503
72240 436
500 51340 722 30 77 778
56440 714
61880 682
67320 660 37 78 810
72760 628
78200 578
36 300 35700 297 11 69 740
41480 282
47260 254
53040 224 15 70 750
58820 186
64600 151
350 39100 403 15 71 764
45560 395
52020 365
58480 325 18.5 72 79
64940 277
71400 234
400 45900 528 22 74 835
52360 513
58820 483
65280 440 30 75 855
71740 390
78200 332
450 52700 672 30 76 860
59160 651
65620 616
72080 566 37 77 890
78540 511
85020 453
500 57810 830 37 79 900
64610 810
71390 775
78230 722 45 80 920
85050 657
91820 584

2.DT-Ⅱ型參數

工況號
(№)
風量
(m3/h)
全壓
(Pa)
噪聲
dB(A)
裝機
容量
(Kw)
電機型號
1 10628 371 65 4/3 YD132S-6/4
2 8529 430
3 5363 466
1 7085 165 62
2 5686 191
3 3575 207
1 15318 452 65 5.5/4 YD132M-6/4
2 12467 513
3 8191 555
1 10092 196 60
2 8214 222
3 5396 241
1 20129 494 70 6.5/8 YD160L-6/4
2 16484 607
3 11025 671
1 15097 278 63
2 12363 342
3 8269 377
1 26307 548 74 9/11 YD160L-6/4
2 21954 657
3 15423 737
1 19731 308 67
2 16465 369
3 11568 415
1 35231 486 76 11/14 YD180M-6/4
2 29371 587
3 20580 658
1 26171 268 71
2 21818 323
3 15288 363
1 46055 568 76 18.5/22 YD200L-6/4
2 39278 673
3 29118 735
1 33495 301 70
2 26105 374
3 21177 389
1 54073 560 77 18.5/22 YD200L-6/4
2 44650 672
3 32120 726
1 41456 329 71
2 30615 409
3 24625 427

六、安裝尺寸

1.DT型風機箱外形尺寸對照表

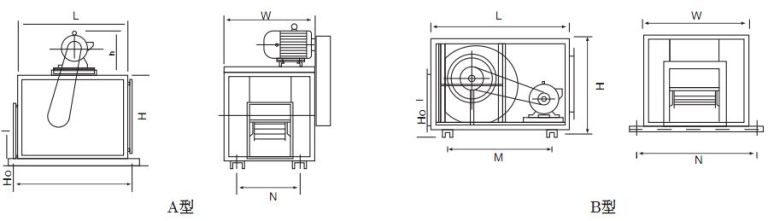

柜式離心風機外形結構示意圖

DT型風機箱外形尺寸對照表

型 號 外 型 尺 寸 出風口 進風口
高H 長L 寬W
A型 B型 A型 B型 橫b 豎a 橫b 橫a
DT9 488 488 850 656 656 306 260 496 328
DT10 532 532 920 696 696 333 289 536 372
DT12 606 606 1020 772 772 397 341 612 446
DT15 704 704 1150 896 896 473 403 736 544
DT18 828 828 1250 1016 1016 556 480 856 668
DT20 996 996 1430 1116 1116 630 630 956 836
DT22 1089 1089 1530 1236 1236 692 692 1076 929
DT25 1220 1220 1650 1376 1376 794 794 1216 1060
DT27 1378 1378 1800 1465 1465 870 870 1305 1218
DT30 1479 1479 1850 1600 1600 933 933 1394 1319

說明:

        1、A、B型體積高度未計算腳架在內。

        2、A型高度未加電動機的高度,寬度未加皮帶罩的寬度。

        3、上表為風口位置(1)或(2)的尺寸。

2.電機重量及高度表

功率 0.55-6 0.75-6 1.1-6 1.5-6 2.2-6 3-6 4-6
公斤 23 23 26 35 45 67 78
H 245 245 245 300 330 380 3380
功率 5.5-6 7.5-6 11-6 15-6 18.5-6 22-6 30-6
公斤 87 120 139 185 235 250 303
H 380 450 450 495 560 560 625
功率 0.55-4 0.75-4 1.1-4 1.5-4 2.2-4 3-4 4-4
公斤 17 18 22 27 33 38 49
H 175 175 195 195 245 245 270
功率 5.5-4 3/4-6/4 4/5.5-6/4 6.5/8-6/4 9/11 -6/4 11/14-6/4 18.5/22-6/4
公斤 67 63 80 80 139 139 235
H 320 320 320 320 390 390 475

3.風機底座地腳孔尺寸

型號 DT9 DT10 DT12 DT15 DT18 DT20 DT22 DT25 DT27 DT30
A型 M(mm) 800 756 970 996 1190 1216 1470 1516 1740 1720
N(mm) 716 870 832 1100 1116 1370 1336 1590 1605 1790
B型 M(mm) 716 646 832 846 1116 1056 1336 1316 1605 1540
N(mm) 606 756 682 996 956 1216 1176 1516 1405 1720

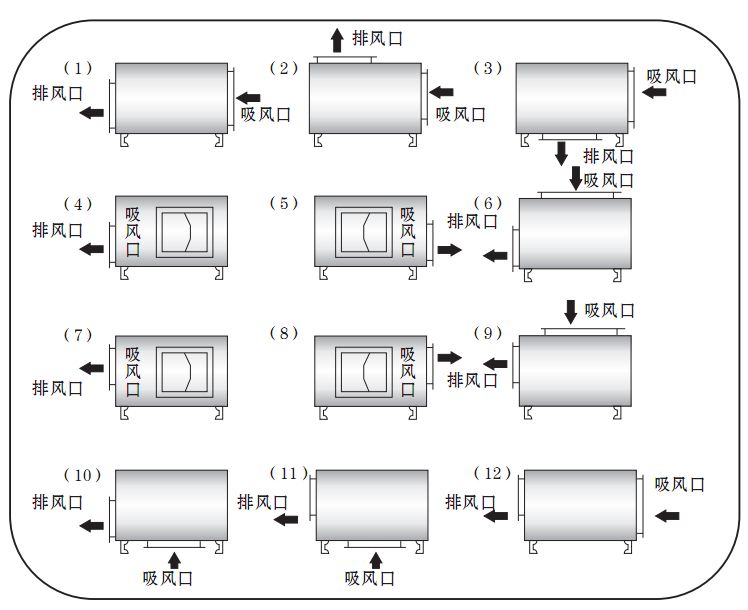

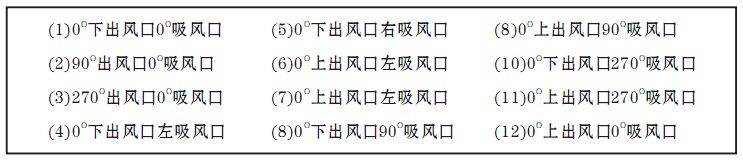

4.風柜進、出風口對照表數

5.DT型風輪外形尺寸表

D D1 D2 D3 H H1 H2
DT-9 253 769 262 25.4 241 67 33.5
DT-10 282 700 321 25.4 270 89 44.5
DT-12 335 643 375 25.4 321 91 45.5
DT-15 394 573 415 25.4 381 118 59
DT-18 471 520 468 25.4/30.16 458 124 62
DT-20 540 458 542 38.1 520 157 78.5
DT-22 595 381 593 38.1 575 180 90
DT-25 667 321 665 38.1 645 185 92.5
DT-27 730 240 226 50.8 705 210 105
DT-30 795 270 195 50.8 773 218 109

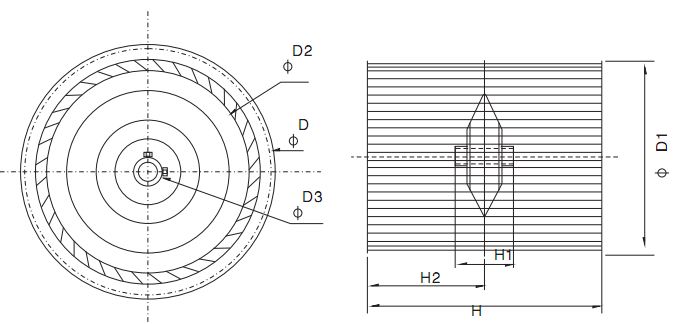

DT型輪外型圖及尺寸表(單位:mm)
