消聲、隔音、凈化系列

1.消聲、隔音、凈化系列產品特性

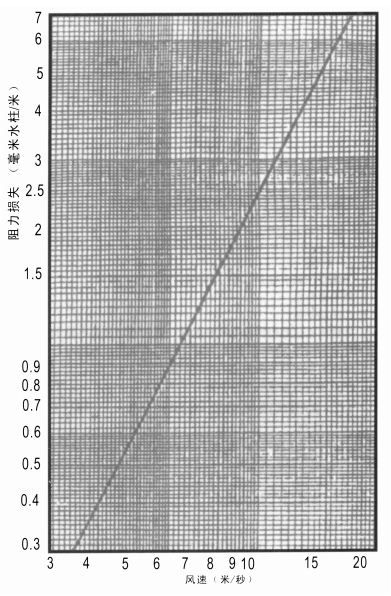

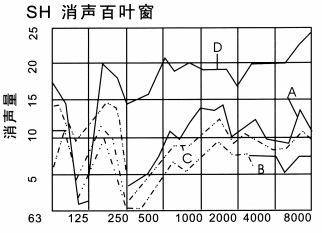

        性能:消聲量低頻為10-15dB/米 中頻為15-25dB/米高頻為25-30dB/米,阻力系數§=0.42阻力損失與風速的關系曲線。

說明:
       1.本圖所列之阻抗復合式消聲器的消聲頻譜特性曲線及阻力損失與風速的關系曲線是通過與本圖集1號消聲器大小小相當,但長度為2米的消聲器實測所得。本圖集各消聲器的消聲效果和阻力損失,可參考本圖估算。
       2.選用表中的有效截頻=1.22C/DC—聲速(米/秒) D—消聲器外形斷面積的當量直徑(L)

2.SKW-Ⅰ單層微孔板消聲彎頭

風速
(m/s)
阻力損失
下列頻率(HZ)下的消聲量(dB)
125 250 500 1000 2000 4000
5 24 3 9 13 15 12 7
10 36 4 9 14 17 12 9
15 72 4 10 13 14 13 9
20 132 5 12 12 13 14 12

3.SKW-Ⅱ雙層微孔板消聲彎頭

風速
(m/s)
阻力損失
下列頻率(HZ)下的消聲量(dB)
125 250 500 1000 2000 4000
5 24 8 12 12 14 10 8
10 40 7 13 15 15 12 9
15 80 7 10 15 16 13 10
20 175 6 14 16 16 13 12

4.SK-2雙層微孔板消聲器

消聲器內氣流
速度(m/s)
流經消聲器的
阻力損失(Pa)
下列頻率(HZ)下的消聲量(dB)
125 250 500 1000 2000 4000
0 0 28 29 33 30 42 51
7 5 25 29 33 23 32 41
10 48 23 26 29 22 30 35
14 78 19 20 24 20 26 34
22 314 10 12 19 19 27 33
25 422 3 4 14 16 25 32

5.YD園型微孔板消聲器

型號 外形尺寸 適用風量(m3/h) 消聲量dB(A) 型號 外形尺寸 適用風量(m3/h) 消聲量dB(A)
D1 D2 D1 D2
YD-1 100 360 1500-200 22-25 YD-13 450 710 3100-4300 22-25
YD-2 120 380 220-300 22-25 YD-14 500 810 3800-5000 22-25
YD-3 140 400 300-400 22-25 YD-15 630 930 4500-6500 25-27
YD-4 160 420 400-500 22-25 YD-16 700 1000 6300-8000 25-27
YD-5 180 440 500-650 22-25 YD-17 800 1100 8265-11000 25-27
YD-6 200 460 650-800 22-25 YD-18 900 1200 10800-14400 25-27
YD-7 220 480 800-1000 22-25 YD-19 1000 1300 13700-18000 25-27
YD-8 250 510 1000-1300 22-25 YD-20 1250 1550 17000-20000 25-27
YD-9 280 540 1200-1500 22-25 YD-21 1400 1750 26000-35000 25-27
YD-10 320 580 1500-2000 22-25 YD-22 1600 1900 43000-57000 25-27
YD-11 360 620 2000-2700 22-25 YD-23 1800 2100 55000-73000 25-27
YD-12 400 660 2500-3200 22-25 YD-24 2000 2300 67000-90000 25-27

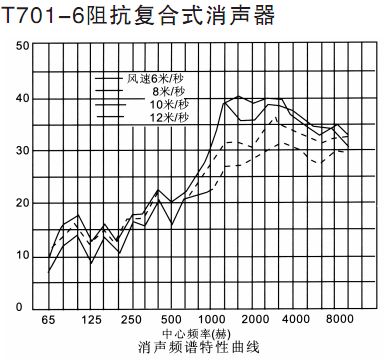

6.阻抗復合式消聲器選用表


長度
(mm)
外形尺寸
(mm)
外形斷面
(mm)
法蘭尺寸
(mm)
有效截面
(m2 )
膨脹比
(m)
有效截面
(MZ)
適用風量(m3/h)
風速6m/s 風速8m/s 風速10m/s 風速12m/s
1 1600 800×500 0.4 520×230 0.099 4.26 596 2000 2660 3330 4000
2 1600 800×600 0.48 510×370 0.139 3.91 507 3000 4000 5000 6000
3 1600 1000×600 0.6 700×370 0.186 3.17 480 4000 5330 6670 8000
4 1600 1000×800 0.8 770×400 0.231 3.46 420 5000 6660 8320 10000
5 900 1200×800 0.96 700×550 0.278 3.43 380 600 8000 10000 12000
6 900 1200×1000 1.2 780×630 0.372 3.2 339 800 10660 13340 16000
7 900 1500×1000 1.5 1000×630 0.463 3.29 430 10000 13320 16640 20000
8 900 1500×1400 2.1 1000×970 0.693 3.07 513 15000 20000 25000 30000
9 900 1800×1400 2.52 1330×970 0.928 2.73 470 20000 26700 33400 40000
10 900 2000×1800 3.8 1500×1310 1.39 2.59 393 30000 40000 50000 60000

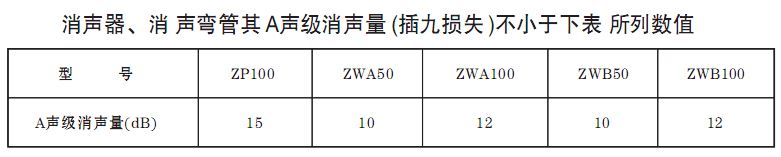

7.ZP100型片式消器、消聲彎管

8.消聲、隔音、凈化產品列表

T701管式阻性消聲器

  • 管式阻性消聲器是利用設在氣體通道內的多孔吸聲材料吸收聲能,降低噪聲而起的消聲作用。
  • 吸聲材料采用了效果最好的一種,即超細玻璃棉氈,所以老標準中其它吸聲材料摒棄不采用。
  • 該消聲器適合于規格為A≤700、B≤400、若大于以上尺寸應選擇其它消聲器。
  • 主要用于一般不含水汽,油霧的通風空調系統 。

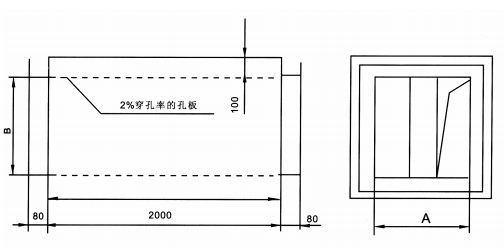

SK-1型單層微孔板消聲器

  • 該消聲器為單腔結構,用金屬微穿孔板做抗性消聲元件、主要消中頻噪聲。

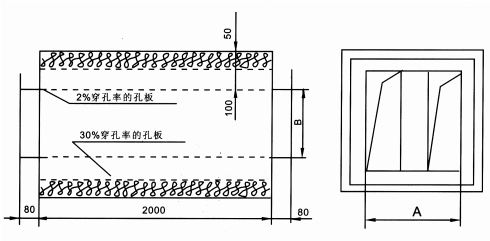

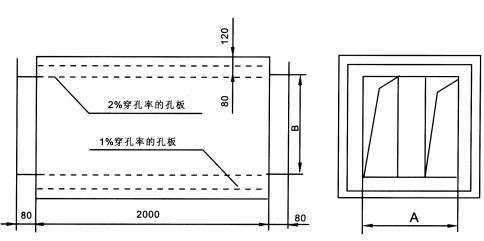

SK-2型雙層微孔板消聲器

  • 該消聲器為雙腔式結構,用金屬微穿孔板做抗性消聲元件、其聲阻量參數合理,聲腔雙層設置恰當,故消聲效果好,消聲頻帶寬,整體性能優越。
  • 該消聲器適合高溫、潮濕氣流通過,產品不積塵、不產塵,適用于醫療、醫藥、電子、儀表行業的潔凈空調系統。
  • 用于潔凈空調系統要求較高的場所,材料可用不銹鋼板制作 。

VXF型微孔板復合式消聲器

  • □該消聲器是微穿孔板消聲器的改進型。它具有膨脹空腔和阻性吸聲功能,通過風速在6-8m/s為合適,最高應小于12m/s,具阻性吸聲部分有良好的熱絕緣性能,故消聲器外表不做保溫層,有利于節省造價及方便安裝。

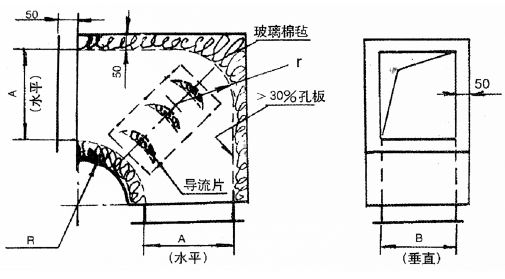

KW型阻性消聲彎頭

  • 如圖A×B為水平安裝的彎頭,訂貨時需說明是水平還是垂直安裝,哪個為水平尺寸。
  • A≤800,B≤800時均無導流片。
  • 末指明時取R=200短臂。
  • 適合于潮濕、高溫、潔凈廠房使用。

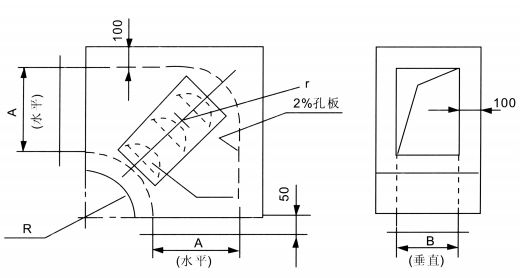

SKW-Ⅰ型單層微孔消聲彎頭

  • 如圖A×B為水平安裝的彎頭,訂貨時需說明是水平還是垂直安裝,哪個為水平尺寸。
  • A≤800,B≤800時均無導流片。
  • 末指明時取R=200短臂。
  • 適合于潮濕、高溫、潔凈廠房使用。

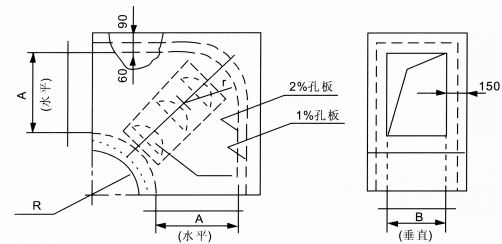

SKW-Ⅱ型雙層微孔板消聲彎頭

  • 同KXW-C-Ⅰ的說明。
  • 消聲頻率較寬時采用雙層微孔板消聲器。

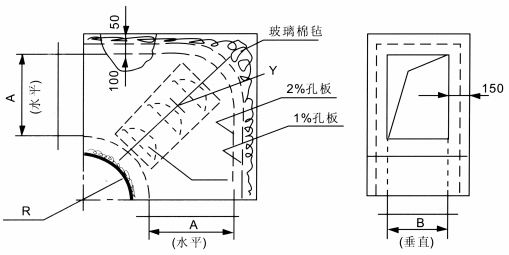

ZFW型微孔復合式消聲彎頭

  • 同SKW-Ⅰ的說明。
  • 此閥門適用于尺寸B≤250,因而采用單葉片。
  • 此消聲器為微孔板加超細玻璃棉吸聲結構形式,具有微孔板消聲彎頭的優點,且有吸聲材料絕熱保溫性能。

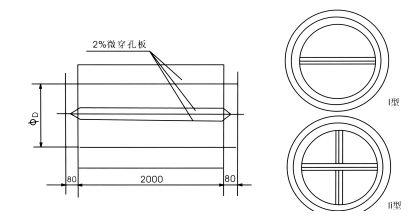

YD圓形微孔板消聲器

  • 此消聲器采用微穿孔板做吸聲材料。
  • D尺寸150-250時,用Ⅰ型D尺寸大于350時,用Ⅱ型。

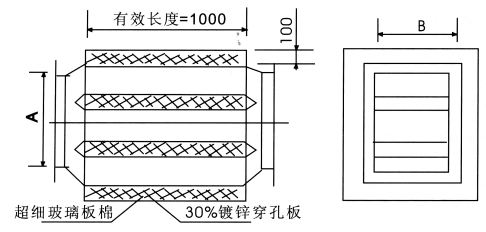

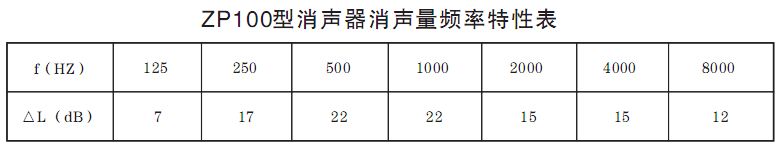

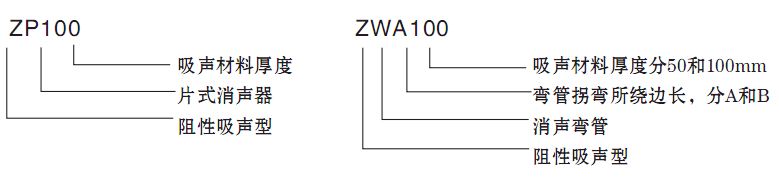

ZP100型片式消聲器

  • ZP型片式消聲器是利用敷設在風管內壁面上的吸聲材料將聲能轉化為熱能而達到消聲,消聲效果好。
  • 適用于環境溫度-20度-50度無腐蝕性介質的場合。
  • ZP型片式消聲器為片式結構,吸聲材料厚度為100mm,標準產品的有效長度為1m,兩端為變徑管和風管標準法蘭。

抽屜式過濾器

  • 抽屜式過濾器可用于管道,靜壓箱新風進風口等、具有用途廣之特點。
  • 抽出形式可分左抽、右抽、左、右抽、下抽等多種形式。
  • 定期清洗、抽出方便。

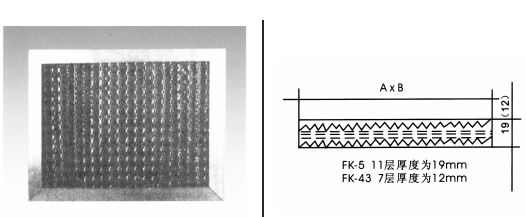

鋁合金過濾器

  • 此過濾器外觀漂亮、重量輕、耐腐蝕。
  • 此閥門適用于尺寸B≤250,因而采用單葉片。
  • 外層鋁網材厚0.6mm,并制成瓦楞狀提高整體強度,內納用0.05mm厚鋁泊綱多層疊合而成,具有防火、防潮、使用壽命長、清洗方面等特點。

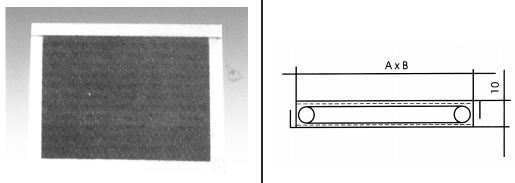

尼龍錦凸網過濾器

  • 此過濾器有滑槽,可相互勾拉拼成較大面積。
  • 回風速度大時,加*4鋼絲加固。
  • FK-40帶鋁板網,F(xiàn)K-45不帶鋁板網。

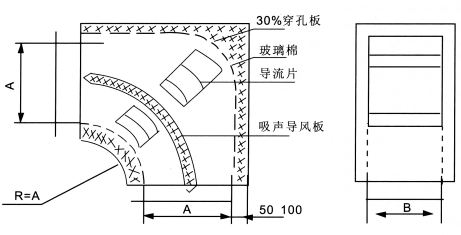

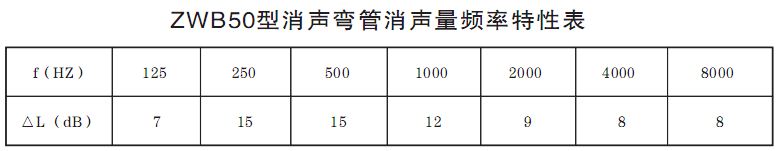

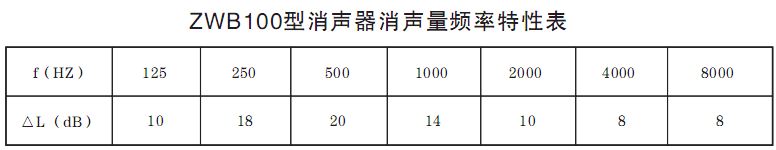

ZWB50、100型消聲彎管

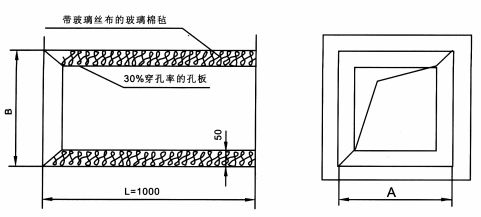

  • ZWB型消聲彎管是使風管短邊B拐彎90度,并具有一定消聲作用的彎管,其拐彎半徑為風管內壁長邊A,吸聲材料厚為50和100mm。
  • 此消聲管內配有吸聲導風板和導流片,更有效的提高消聲效果。

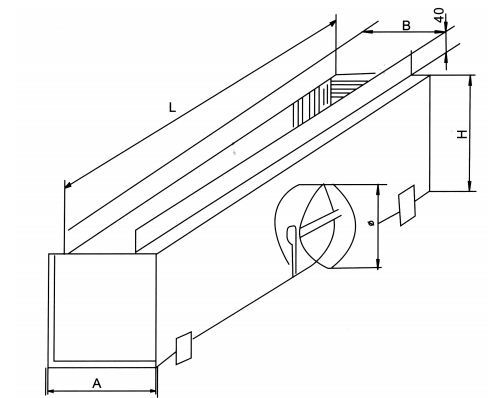

送風末端靜壓箱

  • 靜壓箱的表面貼有吸音減震材料,起到降低噪聲作用。送風道配置靜壓箱能減小動壓增加靜壓,起到穩定氣流作用。
  • YJ-1A型內貼材料采用超細玻璃棉氈外包玻璃絲布穿率30%的孔板,YJ-1B型內貼材料采用聚氯乙烯泡沫塑料板。
  • B尺寸為接條縫風口喉徑寬度A≥B+100,L為風口長度 H≥Φ+100。
  • 還可以根據用戶要求特殊制造成圓形、方形等,靜壓箱內腔愈大,消聲及增加靜壓愈大。

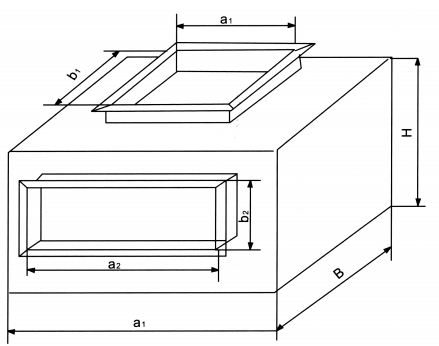

柜機風機送/回風消聲靜壓箱

  • 此種靜壓箱用于送風機口或者拐彎處,它有降低噪音、減少動壓、穩定氣流、改變氣流方向等優點。
  • YJ型內貼材料采用超細玻璃棉氈外包玻璃絲布穿率30%的孔板。
  • 接口尺寸,外形尺寸可以根據設計圖紙要求而定。
  • 如果外型尺寸很大,可以考慮分段制作。
